U kunt de point-to-point verbinding pas aansluiten als u deze heeft geconfigureerd.
Iconen
= Router
= Ethernet kabel
= PoE Injector
= P2P ontvanger/zender
= Switch
= Access point

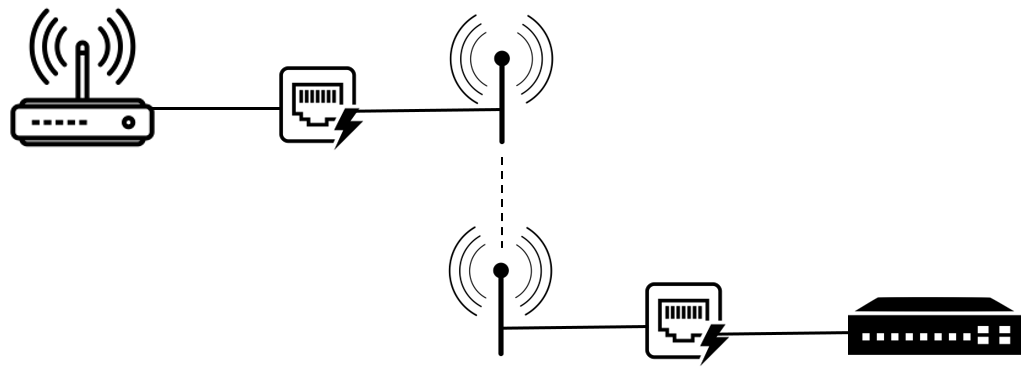

Hieronder de stappen om de Point-to-Point verbinding aan te sluiten op uw netwerk:
Verbinding samengevat:
- Als eerste sluit u een ethernetkabel aan op uw router >
- Nu verbindt u de LAN poort (soms ook "IN" gelabeld) van de PoE-injector met de router via de ethernetkabel > >
- Als u dit heeft gedaan kunt u de ontvanger van de Point-to-Point verbinding aansluiten op de PoE-poort (soms ook "OUT" gelabeld) van de injector door middel van een ethernetkabel > >
- Als de configuratie goed is verlopen zullen de Point-to-Point zender en ontvanger draadloos met elkaar verbonden zijn >
- De tweede ontvanger sluit u aan op de PoE-poort van een andere PoE-injector met behulp van een ethernetkabel > >
- De LAN poort van de PoE-injector sluit u dan aan op het te benaderen toestel of een switch > >

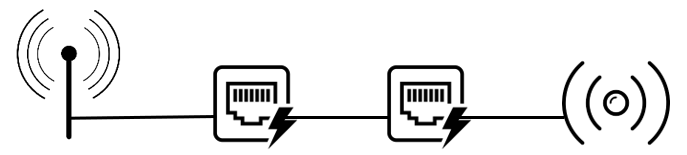

Als de ontvanger van uw Point-to-Point verbinding maar 1 poort heeft en u deze wilt verbinden met een access point kunt u de volgende stappen uitvoeren:
Verbinding samengevat:
- Sluit de ontvanger aan op de PoE-poort van de eerste PoE-injector > >
- Verbind de injector van de ontvanger en van het access point met elkaar middels een ethernetkabel. Deze kabel sluit u aan op de LAN-poorten van beide injectors > >
- Nu verbindt u het access point met de PoE-out poort van de tweede injector. > >
